球磨機產品介紹

球磨機是物料經過破碎機破碎之后，再進行粉磨的關鍵設備，球磨機是工業生產中廣泛使用的高細磨機械之一。球磨機種類很多 ：如臥式球磨機，球磨機軸瓦，行星式球磨機，節能球磨機，溢流型球磨機，高效球磨機，陶瓷球磨機，格子球磨機等。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業，可分為干式和濕式兩種磨礦方式。根據排礦方式不同，可分格子型和溢流型兩種。

球磨機的分類

球磨機按裝入介質形狀不同可分為球磨機和棒磨機 、棒球磨機、礫石磨。 按卸料方式不同可分為尾卸式球磨機、中卸式球磨機， 按傳動方式不同可分為中心傳動球磨機、邊緣傳動球磨機， 按工藝操作不同可分為干法磨機、濕法磨機、間歇式磨機、連續磨機， 按使用領域不同可分為選礦球磨機、水泥球磨機、煤磨機、陶瓷球磨機、實驗室球磨機。

棒磨式球磨機機

棒磨機的特點是在磨礦過程中磨礦介質與礦石呈線接觸，因而具有一定的選擇性磨碎作用，產品粒度比較均勻，過粉碎礦粒少。在用于粗磨，產品粒度為1-3mm時，棒磨機的處理量大于同規格的球磨機 ；當用于細磨，產品粒度小于0.5mm時 ，磨礦效果不如同規格的球磨機。棒磨機的給礦粒度一般為15-25m，當棒磨機的直徑大于2400mm時， 給礦粒度上限可達40—50mm,棒磨機的產品粒度上限可達1-3mm.

常規球磨機球磨機

選礦廠常用的球磨機有格子型球磨機和溢流型球磨機兩種。格子型又分短筒型和長筒型兩類。通常短筒型用于粗磨，長筒型用于較細的磨礦。 溢流型球磨機的主要特點是結構簡單、好管理、易維修、磨礦產品粒度細（一般小于0.2mm）缺點是排礦液面高、礦漿在磨礦機內停留時間長、單位容積處理量低 、排礦粒度不均勻、易產生過粉碎。 溢流型球磨機適用于兩段磨礦流程中的第二段磨礦和中間產品再磨。 格子型球磨機的排礦端設有格子板。優點是礦漿液面比較低，能及時排出合格產品，減少了礦石的過粉碎，磨礦效率較高，單位處理量比同規格的溢流型球磨機高15%左右；裝球量較多。缺點是構造復雜，格子板易壞，維修困難，重量大 ，設備價格高。 格子型球磨機磨礦產品的粒度上限一般為0.2-0.3mm，因此，常用于第一段磨礦，且常與螺旋分級機構成閉路。

球磨機工作原理

源通機械球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入球磨機第一倉，該倉內有階梯襯板或波紋襯板，圓筒內裝有各種直徑的磨碎介質(鋼球、鋼棒或礫石等).當圓筒繞水平軸線以一定的轉速回轉時,裝在筒內的介質和原料在離心力和摩擦力的作用下,隨著筒體達到一定高度,當它們自身重力大于離心力時,便脫離筒體內壁拋射下落或滾下,由于沖擊力而擊碎礦石.同時,在磨機盍的過程中,磨礦介質相互間的滑動運動對原料也產生研磨作用.磨碎后的物料能過空心軸頸排出.由于不斷給入物料,其壓力促使筒內物料由給料端向排料端移動.濕磨時,物料被入水流帶走;干磨時,物料被抽出筒外的氣流帶走。內裝不同規格不同型號的球磨機鋼球，筒體轉動產生離心力將球磨機鋼球帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诘谝粋}(cāng)達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨，粉狀物通過卸料箅板排出，最終完成粉磨作業。

球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。

球磨機主要部件

球磨機主機本機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機，和傳動齒輪，皮帶輪，三角帶一般不是主要部件，在進料端的部件進料口內有內螺旋可稱其內螺旋葉片，在出料端的部件出料口內有內螺旋也可稱其內螺旋葉片。另外在出料端的輔助設備中如果用螺旋運輸機，在該設備里會有叫螺旋葉片的零件，但是嚴格的說，它已經不算球磨機的零件了。根據物料及排礦方式，可選擇干式球磨和濕式格子型球磨機。節能球磨機，采用自動調心雙列向心球面滾子軸承，運轉阻力小，節能效果顯著。筒體部分，在原有筒體出料端增加了一段圓錐筒體，既增加了磨機的有效容積，又使筒內介質分配更加合理。本產品廣泛用于有色金屬、黑色金屬、非金屬選礦場及化工、建材行業作物料研磨使用。

球磨機日常保養

對球磨機的維修是一項經常性的工作，維修工作的好壞直接影響球磨機的運轉率和使用壽命。為了及時發現缺陷病消除隱患，以保證其磨機正常運轉，除了日常的維護外，還需要定期停磨，（建議每月一次）對重要部件： 如中空軸、主軸承、筒體、減速機、大小齒輪等作認真檢查，作詳細記錄。按照缺陷情況分輕重緩急作適當處理和安排中修及大修計劃。此外對裝入球磨機的鋼球要及時測量，及時補球。

歡迎咨詢?cè)赐C(jī)械球磨機價格及相關信息！電話：037164127912 或QQ咨詢

球磨機圖片

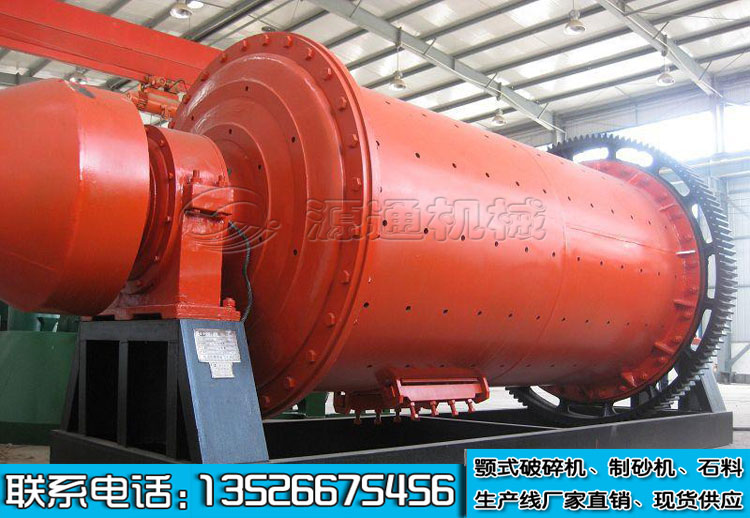

球磨機

節能球磨機
